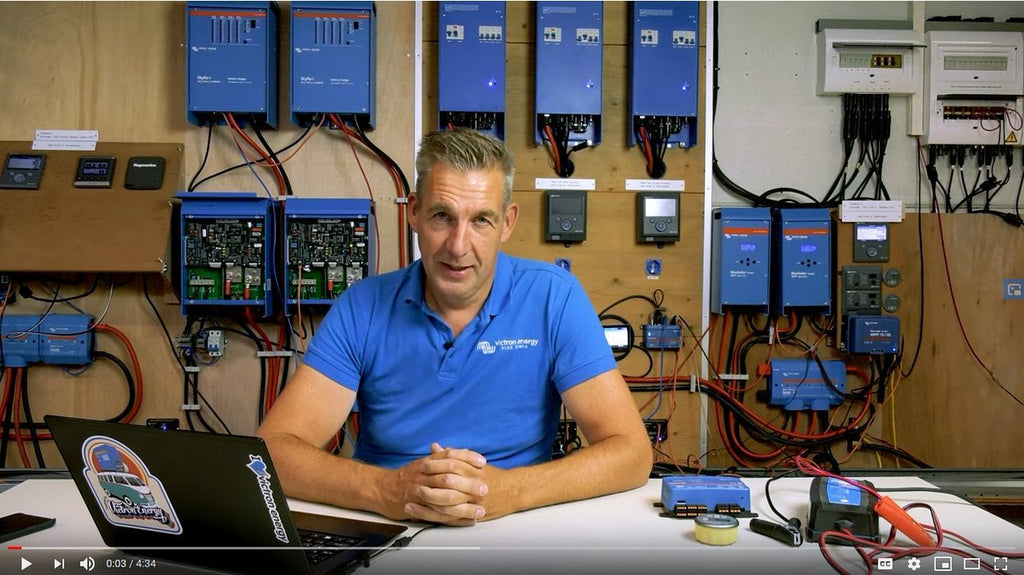

Le système solaire photovoltaïque ou système d'énergie solaire est un système d'énergie renouvelable qui utilise des modules PV pour convertir la lumière du soleil en électricité. L'électricité produite peut être stockée ou utilisée directement, réinjectée dans le réseau ou combinée avec un ou plusieurs autres générateurs d'électricité ou plusieurs sources d'énergie renouvelables. Le système PV solaire est une source d'électricité très fiable et propre qui peut convenir à un large éventail d'applications telles que la résidence, l'industrie, l'agriculture, l'élevage, etc.
Principaux composants du système

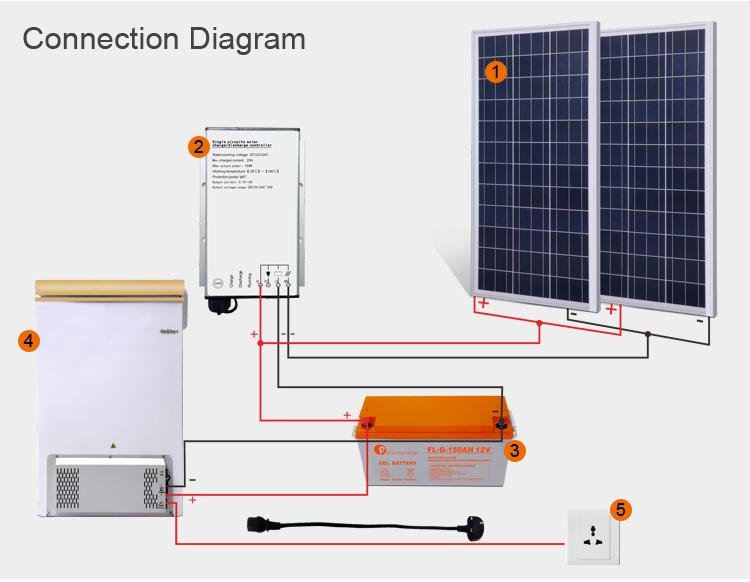

Un système photovoltaïque solaire comprend différents composants qui doivent être sélectionnés en fonction du type de système, de l'emplacement du site et des applications. Les principaux composants d'un système photovoltaïque solaire sont le régulateur de charge solaire, l'onduleur, le banc de batteries, les sources d'énergie auxiliaires et les charges (appareils).
Module PV -> convertit la lumière du soleil en électricité DC.
Contrôleur de charge solaire -> régule la tension et le courant provenant des panneaux PV allant vers la batterie et empêche la surcharge de la batterie puis prolonge sa durée de vie.
Onduleur -> convertit la sortie DC des panneaux PV ou de l'éolienne en un courant alternatif propre pour le CA -> appareils ou réintégrés dans le réseau.
Batterie -> stocke l'énergie pour alimenter les appareils électriques lorsqu'il y a une demande.
Charge -> est la charge des appareils électriques qui sont connectés à un système photovoltaïque solaire, tels que les lumières, la radio, la télévision, l'ordinateur, réfrigérateur, etc.
Sources d'énergie auxiliaires -> il s'agit de générateurs diesel ou d'autres sources d'énergie renouvelables.
Dimensionnement des systèmes photovoltaïques solaires
Déterminer les demandes de consommation d'énergie
La première étape de la conception d'un système photovoltaïque solaire consiste à déterminer la puissance totale et la consommation d'énergie de toutes les charges qui doivent être alimentées par le système photovoltaïque solaire comme suit :
1.1 Calculer le nombre total de wattheures par jour pour chaque appareil utilisé.
Additionnez les wattheures nécessaires pour tous les appareils afin d'obtenir le nombre total de wattheures par jour qui doivent être livrés aux appareils.
1.2 Calculer le nombre total de wattheures par jour nécessaires pour les modules PV.
Multipliez le nombre total de wattheures par jour des appareils par 1,3 (l'énergie perdue dans le système) pour obtenir le nombre total de wattheures par jour qui doit être fourni par les panneaux.
Dimensionnement des modules PV
Les modules photovoltaïques de différentes tailles produisent des quantités d'énergie différentes. Pour connaître la taille d'un module PV, il faut connaître le watt crête total produit. Le watt crête (Wc) produit dépend de la taille du module PV et du climat de l'emplacement du site. Il faut tenir compte du facteur de génération du panneau qui est différente selon l'emplacement du site. Exemple pour la Thaïlande, le facteur de génération du panneau est de 3,43. Pour déterminer la taille des modules PV, il faut faire les calculs suivants :
2.1 Calculer la puissance totale en watts-crête nécessaire pour les modules PV
Divisez le nombre total de wattheures par jour nécessaires aux modules PV (à partir du point 1.2) par 3,43 pour obtenir
la puissance totale en watts-crête nécessaire aux panneaux photovoltaïques pour faire fonctionner les appareils.
2.2 Calculer le nombre de panneaux photovoltaïques pour le système
Diviser la réponse obtenue au point 2.1 par la puissance nominale en watts-crête des modules PV disponibles à vous. Augmentez toute partie fractionnaire du résultat jusqu'au prochain nombre complet le plus élevé et ce sera le nombre de modules PV requis.
Le résultat du calcul est le nombre minimum de panneaux PV. Si un plus grand nombre de modules PV est installé, le système sera plus performant et la durée de vie des batteries sera améliorée. Si moins de modules PV sont utilisés, le système risque de ne pas fonctionner du tout pendant les périodes nuageuses et la durée de vie des batteries sera réduite.
Dimensionnement de l'onduleur
Un onduleur est utilisé dans le système lorsque la production de courant alternatif est nécessaire. La puissance d'entrée de l'onduleur ne doit jamais être inférieure au watt total des appareils. L'onduleur doit avoir la même tension nominale que votre batterie.
Pour les systèmes autonomes, l'onduleur doit être suffisamment grand pour gérer la quantité totale de watts que vous utiliserez en une fois. La taille de l'onduleur doit être de 25 à 30 % plus grande que le nombre total de watts des appareils. Si le type d'appareil est un moteur ou un compresseur, la taille de l'onduleur doit être au moins trois fois supérieure à la capacité de ces appareils et doit être ajoutée à la capacité de l'onduleur pour gérer les surtensions au démarrage.
Pour les systèmes connectés au réseau, la puissance d'entrée de l'onduleur doit être la même que celle de l'installation photovoltaïque pour permettre un fonctionnement sûr et efficace.
Dimensionnement de la batterie
Le type de batterie recommandé pour une utilisation dans un système photovoltaïque solaire est la batterie à cycle profond. La batterie à cycle profond est spécialement conçue pour être déchargée à un faible niveau d'énergie et rechargée rapidement ou chargée et déchargée par cycle jour après jour pendant des années. La batterie doit être suffisamment grande pour stocker suffisamment d'énergie pour faire fonctionner les appareils la nuit et les jours nuageux. Pour connaître la taille de la batterie, faites le calcul suivant :
4.1 Calculez le nombre total de wattheures par jour utilisés par les appareils.
4.2 Divisez le nombre total de wattheures par jour utilisés par 0,85 pour la perte de la batterie.
4.3 Divisez la réponse obtenue au point 4.2 par 0,6 pour la profondeur de décharge.
4.4 Diviser la réponse obtenue au point 4.3 par la tension nominale de la batterie.
4.5 Multipliez la réponse obtenue au point 4.4 par le nombre de jours d'autonomie (le nombre de jours que vous
le système doit fonctionner lorsqu'il n'y a pas d'électricité produite par les panneaux photovoltaïques) pour obtenir les
Capacité en ampères-heures de la batterie à cycle profond.
Capacité de la batterie (Ah) = Watt-heures total par jour utilisé par les appareils x Jours d'autonomie (0,85 x 0,6 x tension nominale de la batterie)
Dimensionnement du régulateur de charge solaire
Le régulateur de charge solaire est généralement évalué en fonction des capacités d'ampérage et de tension. Sélectionnez le régulateur de charge solaire qui correspond à la tension de l'installation photovoltaïque et des batteries, puis identifiez le type de régulateur de charge solaire qui convient à votre application. Assurez-vous que le régulateur de charge solaire a une capacité suffisante pour gérer le courant du générateur photovoltaïque.
Pour le type de régulateur de charge en série, le dimensionnement du régulateur dépend du courant d'entrée PV total qui est fourni au régulateur et dépend également de la configuration du panneau PV (configuration en série ou en parallèle).
Selon la pratique courante, le dimensionnement du régulateur de charge solaire consiste à prendre le courant de court-circuit (Isc) du panneau photovoltaïque et à le multiplier par 1,3
Valeur nominale du régulateur de charge solaire = Courant de court-circuit total du générateur PV x 1,3
Remarque : Pour les MPPT, le dimensionnement du régulateur de charge sera différent. (Voir les principes de base du régulateur de charge MPPT)
Exemple : Une maison utilise les appareils électriques suivants :
Une lampe fluorescente de 18 watts avec ballast électronique utilisée 4 heures par jour.
Un ventilateur de 60 watts utilisé 2 heures par jour.
Un réfrigérateur de 75 watts qui fonctionne 24 heures par jour avec un compresseur fonctionnant 12 heures et éteint 12 heures.
Le système sera alimenté par un module PV de 12 Vdc, 110 Wc.
Déterminer les demandes de consommation d'énergie
Utilisation totale des appareils = (18 W x 4 heures) + (60 W x 2 heures) + (75 W x 24 x 0,5 heures)
= 1 092 Wh/jour
Énergie totale nécessaire pour les panneaux PV = 1 092 x 1,3
= 1 419,6 Wh/jour.
Taille du panneau PV
2.1 Puissance totale des panneaux photovoltaïques
nécessaire = 1 419,6 / 3,4
= 413,9 Wp
2.2 Nombre de panneaux photovoltaïques nécessaires = 413,9 / 110
= 3,76 modules
Besoin réel = 4 modules
Ce système devrait donc être alimenté par au moins 4 modules de 110 Wc PV.
Dimensionnement de l'onduleur
Watt total de tous les appareils = 18 + 60 + 75 = 153 W
Pour des raisons de sécurité, l'onduleur doit être considéré comme étant de 25 à 30 % plus grand.
La taille de l'onduleur doit être d'environ 190 W ou plus.
Dimensionnement de la batterie
Utilisation totale des appareils = (18 W x 4 heures) + (60 W x 2 heures) + (75 W x 12 heures)
Tension nominale de la batterie = 12 V
Jours d'autonomie = 3 jours
Capacité de la batterie = [(18 W x 4 heures) + (60 W x 2 heures) + (75 W x 12 heures)] x 3
(0,85 x 0,6 x 12)
Ampères-heures totaux nécessaires 535,29 Ah
La batterie devrait donc être de 12 V 600 Ah pour une autonomie de 3 jours.
Dimensionnement du régulateur de charge solaire
Spécification du module PV
Pm = 110 Wc
Vm = 16,7 Vdc
Im = 6,6 A
Voc = 20,7 A
Isc = 7,5 A
Puissance du régulateur de charge solaire = (4 branches x 7,5 A) x 1,3 = 39 A
Le régulateur de charge solaire doit donc être calibré à 40 A à 12 V ou plus.

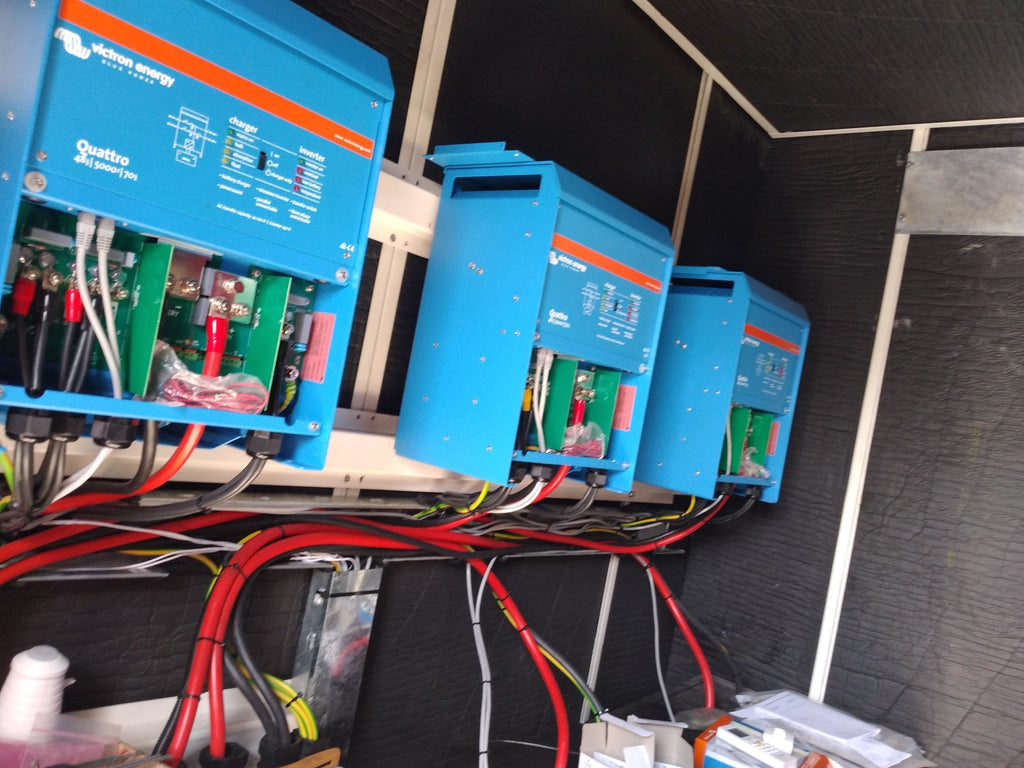

Apprenez à faire fonctionner un onduleur ou un onduleur de puissance avec des appareils ménagers tels que des ventilateurs, des lampes à tube, des économiseurs d'énergie, des ordinateurs, etc.
Connectez vos équipements de bureau comme les serveurs, les ordinateurs de bureau et les caméras de surveillance pour vous assurer qu'ils sont opérationnels en cas de panne de courant ou de panne d'électricité. Tous les types d'appareils et d'équipements électriques, grands et petits, peuvent être câblés avec un onduleur ou un onduleur de puissance, à condition que leur charge combinée soit dans la limite de leur capacité. Prenez donc des précautions et connectez des dispositifs qui ne surchargeront pas le système de secours en cas de panne de courant.
Méthode n° 1 :
Sans connecter le "neutre de sortie" de l'onduleur ou de l'onduleur de puissance aux appareils et en fournissant directement le neutre commun de la maison, de l'appartement ou de l'immeuble.
Schéma de câblage de l'onduleur
- Si le circuit ci-dessus ne fonctionne pas, prenez un morceau de fil et connectez la "sortie neutre" de l'onduleur ou de l'onduleur à la sortie neutre de la maison. Le circuit sera fermé et les appareils commenceront à fonctionner. Maintenant, si vous faites cela, je répète : n'inversez jamais la polarité de l'entrée ou de la sortie, sinon vous provoquerez non seulement un court-circuit, mais vous endommagerez également l'onduleur ou l'onduleur de puissance. Soyez donc prudent.
Schéma de câblage de l'onduleur
Problèmes avec le câblage monophasé / ligne & Solution : Parfois, vous devez déconnecter l'onduleur du circuit. Dans ce cas, étiquetez les prises pour les fils sous tension et neutres et rebranchez-les avec précaution.
Dans ce type de câblage, assurez-vous que l'entrée et la sortie de l'onduleur sont alignées. Sinon, le circuit ne sera pas complet et l'onduleur ne fonctionnera pas. Voir les schémas ci-dessous pour plus de détails :
Méthode n° 2 :
Mise en circuit d'un onduleur ou d'un onduleur de puissance avec des appareils en alimentant à la fois les fils neutres et les fils sous tension provenant directement de sa sortie.
Schéma de câblage de l'onduleur
- Il s'agit de la méthode la plus simple et la plus directe pour connecter des appareils avec des onduleurs ou des onduleurs de puissance". Ce type de câblage est particulièrement nécessaire pour les onduleurs qui ne peuvent pas fonctionner uniquement avec un câblage de phase, car ces onduleurs sont conçus pour déconnecter les circuits d'entrée sous tension et neutres à l'intérieur de ceux-ci lorsque la sortie est commutée sur des batteries de secours. Si vous souhaitez connecter des appareils électroniques sensibles tels que des serveurs, des ordinateurs, des téléviseurs, des systèmes de sonorisation, des lecteurs multimédia, etc., vous devriez préférer ce type de câblage, ou simplement vous brancher à l'aide d'une rallonge.
Note : La couleur rouge indique le fil de phase, de vie, de chauffage/d'électricité et la couleur noire indique le fil neutre/froid. Les flèches rouges représentent les terminaux de phase de l'onduleur et les flèches noires les terminaux neutres.
Sécurité : Les méthodes décrites ici sont uniquement à titre de référence. Assurez-vous que votre onduleur ou votre onduleur de puissance soit mis en circuit par un personnel qualifié.

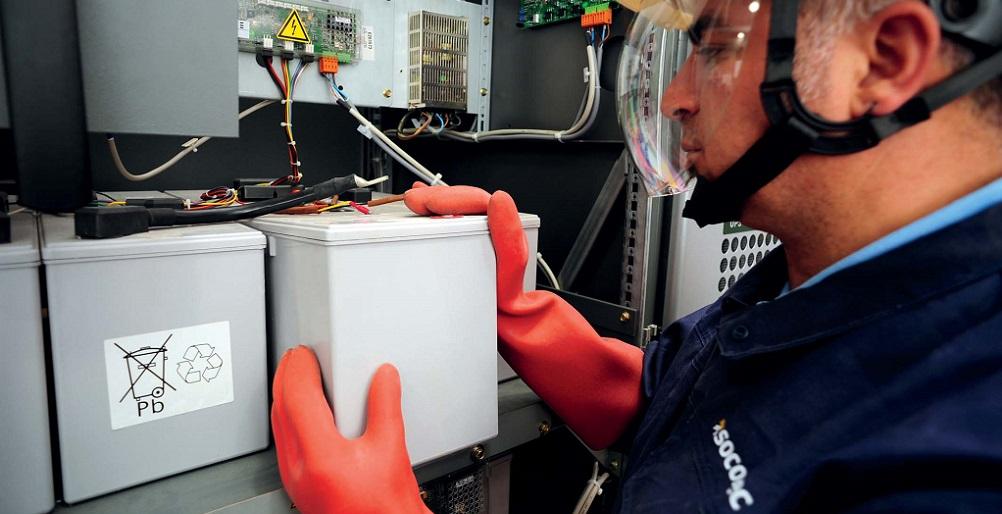

Voici 5 conseils et astuces pour prolonger l'autonomie des batteries des onduleurs Une alimentation électrique sans coupure ou UPS est l'un des investissements les plus importants que vous puissiez faire dans votre bureau ou maison. Une batterie d'UPS fournit du courant pendant de courtes périodes lors d'une panne de courant. Elle vous donne le temps de sauvegarder vos documents, d'éteindre vos ordinateurs et de protéger vos appareils contre les dommages. Les surtensions provoquées par la foudre peuvent causer des dommages immédiats, par exemple en faisant frire les circuits et en faisant fondre les plastiques et les métaux. Ces surtensions ou pics de tension momentanés sont plus susceptibles de se produire à l'intérieur de votre maison.
Les batteries des onduleurs peuvent fournir du courant électrique aux serveurs informatiques, à l'éclairage, aux appareils électroniques et à toutes sortes d'appareils ménagers. Les batteries de votre onduleur sont également appelées batteries plomb-acide régulées par valve (VRLA) ou batteries plomb-acide scellées (SLA). Afin de protéger vos appareils contre les surtensions, assurez-vous que les batteries de l'onduleur sont en bon état de fonctionnement. Voici quelques conseils et astuces pour prolonger la durée de vie des batteries des onduleurs :
1. Installez votre onduleur dans un endroit frais et sec
Votre ONDULEUR doit être conservé dans un endroit dont la température ne dépasse pas 25° C (77° F). Chaque hausse de température de 8° C peut réduire de moitié la durée de vie de votre batterie. Laissez au moins 2 pouces d'espace de chaque côté de l'appareil pour permettre une bonne circulation de l'air. Ne placez pas votre onduleur à proximité de fenêtres ouvertes ou de zones très humides.
2. Rangez correctement les batteries de rechange
L'achat de piles de rechange est une bonne idée, mais évitez de stocker vos piles de rechange pendant de longues périodes. Les piles nouvellement achetées peuvent être stockées jusqu'à 12 mois. Les piles qui sont conservées trop longtemps auront une durée de vie plus courte. Une perte permanente de capacité peut survenir dans les 18 à 30 mois. Pour maximiser la durée de vie des piles stockées, conservez-les dans un endroit où la température est inférieure ou égale à - 10 °C.
3. Calibrez les batteries de votre onduleur une ou deux fois par an
L'exécution d'un calibrage de la durée de fonctionnement prolongera également la durée de vie des batteries de votre onduleur. Une ou deux fois par an suffisent pour maintenir vos batteries en bonne santé, car un calibrage excessif peut réduire considérablement la durée de vie des batteries. Les batteries d'onduleurs sont coûteuses, alors veillez à éviter cette erreur.
4. Effectuez un entretien régulier
Les batteries complètement déchargées doivent être rechargées dans les 48 heures pour éviter tout dommage. Faites attention à l'état de décharge de vos batteries, car une décharge et une charge excessives - comme dans le cas d'un cycle hebdomadaire - peuvent entraîner des problèmes de charge et réduire la durée de vie des batteries. La résistance interne d'une batterie finit par augmenter en raison de la corrosion et des facteurs de vieillissement normaux. Remplacez votre batterie si l'augmentation atteint 30 %. Vous pouvez également mesurer la résistance interne par un test de capacité. Une baisse de 80 % par rapport à sa capacité initiale est le signe d'une batterie "cuite".
5. Utilisez des dispositifs d'économie d'énergie
Les dispositifs d'économie d'énergie prolongeront la durée de vie de votre onduleur. Les ampoules ordinaires offrent un niveau de luminosité similaire à celui des lampes CFL, mais elles consomment jusqu'à 75 % de puissance en plus. Les ampoules LED sont plus efficaces car elles consomment moins d'énergie et durent plus longtemps. Utilisez un câblage de bonne qualité pour éviter une résistance élevée et une charge accrue sur votre UPS de secours. Les appareils à faible consommation d'énergie garderont la température de votre onduleur sous contrôle, ce qui prolongera la durée de vie de votre appareil.
Sur cette page : - Que signifie le câblage de panneaux solaires en série ? - Que signifie le câblage de panneaux solaires en parallèle ? - Comment les comparer ? - Câblage de panneaux avec un onduleur à branche - Les séries ou les parallèles sont-ils préférables ? - Ajouter des panneaux à votre système - Les micro-inverseurs ou les optimiseurs modifient-ils le câblage ? - Comment raccorder des panneaux solaires au réseau - Pouvez-vous avoir les deux ?

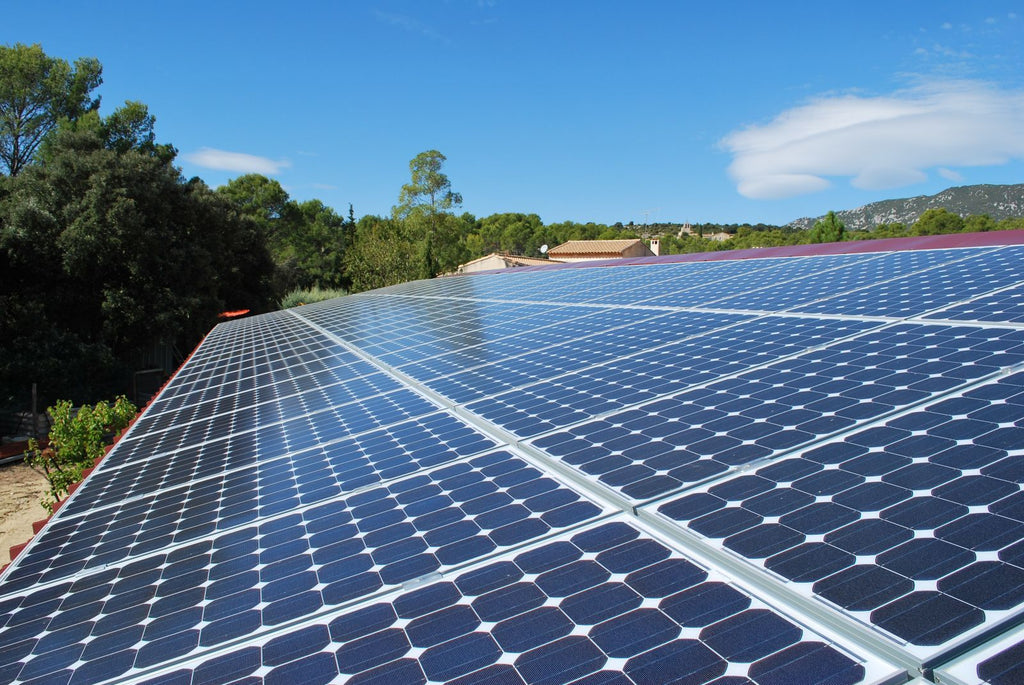

Parfois, les systèmes d'énergie solaire sur les toits ne sont pas idéaux pour le propriétaire d'une maison. Certains toits sont trop petits ou présentent trop d'obstacles tels que des cheminées, des évents ou des puits de lumière. Parfois, un toit est envahi par trop d'arbres et l'ombre rend l'énergie solaire intenable. Il n'y a tout simplement pas assez de lumière disponible pour frapper les panneaux et produire assez d'électricité pour que cela en vaille la peine. Il y a aussi des toits qui ne sont pas orientés vers le sud et qui perdent de leur efficacité. Et enfin, certains toits doivent être réparés ou fortifiés, ce qui augmente le coût.
Dans de nombreux cas, un montage au sol est la meilleure option. Quels sont les éléments d'une installation solaire au sol et quels sont les avantages d'une installation au sol ?
Principaux aspects d'une installation solaire au sol
Si vous décidez de construire un support au sol, nous devons d'abord construire la structure qui le soutiendra. Nous creusons généralement un trou dans le sol assez loin des fosses, puis nous coulons du béton pour fixer les poteaux métalliques. L'entreprise d'installation solaire creuse ensuite une ligne de tranchée entre l'installation et la maison. En général, vous pouvez placer l'installation à plusieurs centaines de mètres de la maison. Plus vous vous éloignez de la maison, plus les fils et les conduits sont gros et plus les coûts augmentent. Y a-t-il une limite supérieure à la distance à laquelle un réseau peut être placé ? Nous pensons que cette limite est de 150m. Théoriquement, vous pourriez placer un réseau à un kilomètre de distance, mais nous ne le suggérons pas.
Vous construisez donc vos fondations, creusez la tranchée et enterrez les fils sous terre pour qu'ils ne soient pas exposés. Ensuite, vous fixez les panneaux au cadre et vous connectez les fils. En général, la plupart des montages au sol utilisent des inverseurs à branche la plupart du temps au lieu de micro-inverseurs.
Avantages d'une installation solaire au sol
Si votre propriété possède beaucoup de terrain, vous pouvez installer un système d'énergie solaire plus grand et en construire un aussi grand que vous le souhaitez. Vous n'êtes pas non plus limité par l'espace comme vous le seriez avec un système d'énergie solaire sur le toit, vous pouvez donc agrandir le système avec une relative facilité. La seule mise en garde est que vous voudrez utiliser un fil plus gros dès l'installation initiale, en vue d'une expansion future. Il est toujours préférable de choisir la voie la plus sûre et d'utiliser des câbles plus gros, car si vous ne planifiez pas à l'avance, il peut être coûteux de creuser les câbles existants et de tout refaire.
Les performances d'une installation au sol seront toujours meilleures que celles d'une installation sur le toit, simplement en raison de la nature de l'installation. Pour un système solaire de toit, vous êtes limité quant à l'angle que vous voulez donner aux panneaux en fonction de la pente du toit. Avec un montage au sol, vous n'avez pas ce problème. Vous pouvez construire l'installation de manière à l'aligner sur l'angle parfait pour obtenir le plus d'ensoleillement possible.
Ensuite, il y a le problème du flux d'air pour refroidir les panneaux. Il y a une corrélation directe entre des températures plus fraîches et un rendement plus élevé. Lorsque les panneaux sont refroidis par un meilleur flux d'air en dessous, l'efficacité augmente et la production d'électricité augmente. Les panneaux d'un réseau de toiture sont généralement situés à quelques centimètres de la surface du toit et il n'y a tout simplement pas assez de place pour que la circulation puisse refroidir les panneaux. C'est pourquoi les supports au sol présentent un avantage en termes d'efficacité.
Nous ne recommandons pas aux propriétaires de systèmes solaires d'effectuer la maintenance de leurs systèmes. En fait, nous le décourageons activement. Cependant, lorsque votre installateur solaire vient chez vous pour effectuer la maintenance, un montage au sol est beaucoup plus facile qu'un montage sur le toit. Il n'est pas nécessaire de monter sur une échelle et de s'occuper des hauteurs.
Et enfin, il n'y a pas de pénétration dans un toit. Il convient maintenant de noter que les toits en réseau contribuent en fait à protéger les bardeaux de l'usure et à prolonger la durée de vie utile d'un toit. Mais il y a toujours des pénétrations dans le toit. En d'autres termes, plus il y a de pénétrations dans un toit, plus il y a de chances que quelque chose se passe mal. Une bonne entreprise d'installation solaire du senegal fera de son mieux pour minimiser le potentiel de fuites, mais quand même, avec une installation au sol, il n'y a pas du tout de pénétration dans le toit, donc pas de soucis.
Parfois, un montage au sol n'est pas la meilleure option
Si vous construisez un support au sol dans votre cour, vous risquez de perdre des terres qui pourraient être utilisées comme espace de loisirs. Assurez-vous d'avoir suffisamment d'espace et il y a peu de chances que des matchs de base-ball récréatifs se déroulent dans votre jardin à proximité de votre terrain.
Un autre problème potentiel avec les supports au sol est que si vous tondez la pelouse, la tondeuse à gazon pourrait faire tomber des pierres, des bâtons ou d'autres débris qui pourraient heurter les panneaux. Assurez-vous que la zone autour du support au sol est exempte de petits cailloux ou d'autres matériaux durcis qui pourraient agir comme des projectiles et endommager vos panneaux solaires. Un panneau solaire peut résister à une grêle de la taille d'une balle de golf frappant le verre à une vitesse de 50 mph, mais si un petit caillou ou une pierre est projeté par une tondeuse à gazon, il y a de fortes chances qu'il endommage les panneaux et fasse craquer le verre.
Les supports au sol peuvent également coûter un peu plus cher que les panneaux de toiture. Cela s'explique principalement par le fait qu'il faut creuser des trous pour les supports métalliques, creuser une tranchée pour le fil et poser le fil à une plus grande distance de la maison par rapport à un réseau de toit. Le coût d'un support au sol est donc généralement un peu plus élevé et doit être pris en considération.
Qu'est-ce qui est le mieux ? Comme toute chose dans la vie, cela dépend. Le plus grand avantage des fixations au sol est que vous pouvez orienter votre réseau selon un angle parfait par rapport au soleil et que vous n'êtes pas soumis aux contraintes de l'orientation naturelle du toit. Pour les toits qui ne sont pas orientés de manière idéale vers le sud, un support au sol est une excellente option. Cependant, les systèmes de toit ont également leurs avantages. Aucun n'est vraiment "meilleur" que l'autre. Ce sont des options qui doivent être prises en compte en fonction de votre situation particulière. En fin de compte, il y a plus de panneaux solaires au sol dans ce pays que de panneaux en toiture, simplement en raison de la taille et de l'échelle des installations de services publics et solaires commerciales, qui, dans le cas des services publics, seront toujours situées au sol. Beaucoup plus de panneaux solaires au sol ont été installés que sur les toits et le resteront probablement pendant un certain temps. Examinez vos options et trouvez un système qui vous convienne.

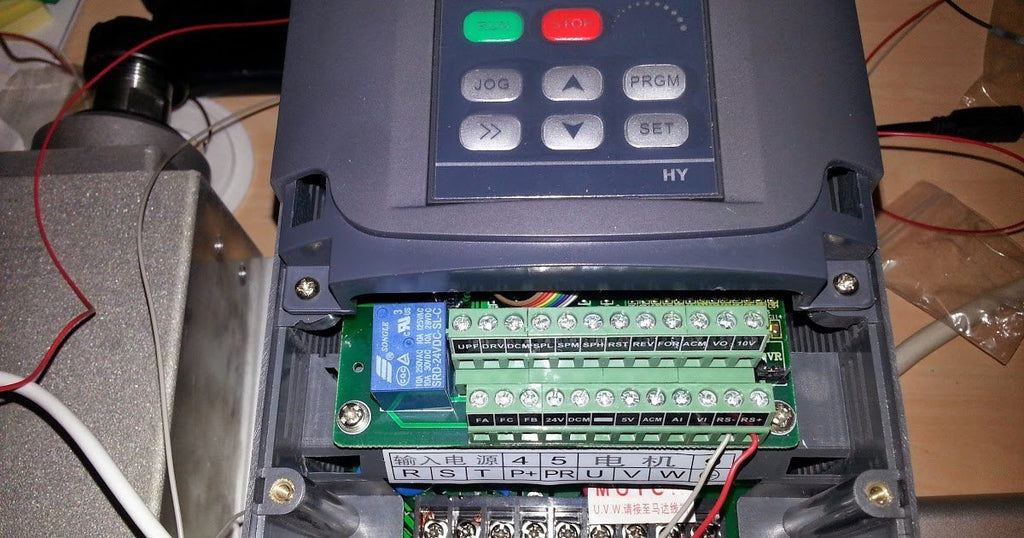

ATTENTION : NOUS VOUS RECOMMANDONS VIVEMENT D'ENGAGER UN ÉLECTRICIEN OU UN TECHNICIEN AGRÉÉ POUR CÂBLER VOTRE VARIATEUR ET VOTRE POMPE.
ÉTAPE 1 : Assurez-vous que tout est correctement dimensionné
Regardez la plaque signalétique de votre Pompe et assurez-vous que votre VFD est correctement dimensionné.
Combien d'ampères à pleine charge votre moteur consomme-t-il ?
Votre VFD est-il dimensionné au moins pour la quantité d'ampères que votre pompe consomme ?
De combien de volts votre moteur a-t-il besoin (460V ou 230V) ?
ÉTAPE 2 : Assurez-vous que vous disposez d'un disjoncteur de taille appropriée pour vos ampères et votre VFD
Localisez votre panneau de disjoncteurs.
Retirez la façade morte et le couvercle du panneau.
Installez votre disjoncteur à 3 pôles de courant, de tension et d'intensité nominale.
Si vous pouvez couper le courant du panneau de disjoncteurs avant de travailler à l'intérieur, nous vous recommandons de le faire. Si vous ne pouvez pas le faire, assurez-vous de porter l'équipement de sécurité approprié (gants en cuir, lunettes de sécurité, équipement de protection contre les arcs électriques, etc.)
ÉTAPE 3 : Faites passer les fils - (3) fils d'alimentation et (1) fil de terre de votre panneau de disjoncteurs à votre VFD
Assurez-vous que votre fil d'alimentation est calibré pour les ampères de pleine charge (fil de calibre 14 jusqu'à 15 ampères, fil de calibre 12 jusqu'à 20 ampères, fil de calibre 10 jusqu'à 30 ampères, fil de calibre 8 jusqu'à 40 ampères, fil de calibre 6 jusqu'à 50 ampères, fil de calibre 4 jusqu'à 70 ampères, fil de calibre 2 jusqu'à 100 ampères, et ainsi de suite).
Si vos fils d'alimentation sont de calibre 6 à 2, votre fil de terre peut être de calibre 10. Pour les fils d'alimentation plus gros que le #2, voir le tableau pour le dimensionnement correct du fil de terre.
ÉTAPE 4 : Faites passer les fils du VFD au moteur
Utilisez les mêmes fils de calibre que ceux du disjoncteur au VFD.
Utilisez le chemin de roulement approprié comme vous le jugez bon.
Posez les fils dans la boîte à conduits du moteur.
ÉTAPE 5 : Fils d'appoint dans votre moteur
Utilisez le schéma de câblage de votre moteur pour déterminer la bonne méthode de câblage.
La plupart des moteurs triphasés sont à double voltage, ce qui signifie qu'ils acceptent 480/460 volts ou 240/208 VAC.
La façon dont vous composez le moteur dépendra de la tension. Assurez-vous que la composition du moteur dépend de la tension que vous fournissez.
Utilisez des écrous pour attacher vos fils électriques aux fils appropriés, comme indiqué sur la plaque signalétique du moteur.
Tirez sur les écrous pour vous assurer que les fils sont correctement épissés et bien serrés. Si un fil sort du serre-fils, vous savez que vous avez un problème et que vous devez le refaire.
Fixez le couvercle de la boîte de dérivation au moteur.
ÉTAPE 6 : Terminez les fils de votre VFD
Terminez vos fils de charge (fils allant au moteur) aux bornes U, V, W.
Terminez vos fils de ligne (fils venant du disjoncteur) aux bornes R/L1, S/L2, T/L3.
Si vous le souhaitez, vous pouvez utiliser des bornes à sertir. Vous pouvez aussi simplement mettre une petite forme de crochet dans votre fil dénudé et le faire passer sous les vis.
Faites passer vos fils de terre sous la vis de terre verte.
ÉTAPE 7 : Terminez vos fils à votre disjoncteur dans votre panneau
Posez vos 3 fils électriques sur le disjoncteur.
Posez votre fil de terre sur la barre omnibus de terre.
Remettez la façade et le couvercle du panneau en place.
ÉTAPE 8 : Mise en marche
Mettez le disjoncteur en marche.
Programmez votre VFD selon vos paramètres préférés (voir aussi "Programmation de votre VFD").
Utilisez votre méthode de démarrage préférée (par exemple, les boutons marche/arrêt, le clavier du VFD) pour démarrer le moteur.
Profitez du contrôle de vitesse qui est maintenant possible avec votre VFD NRJ600.

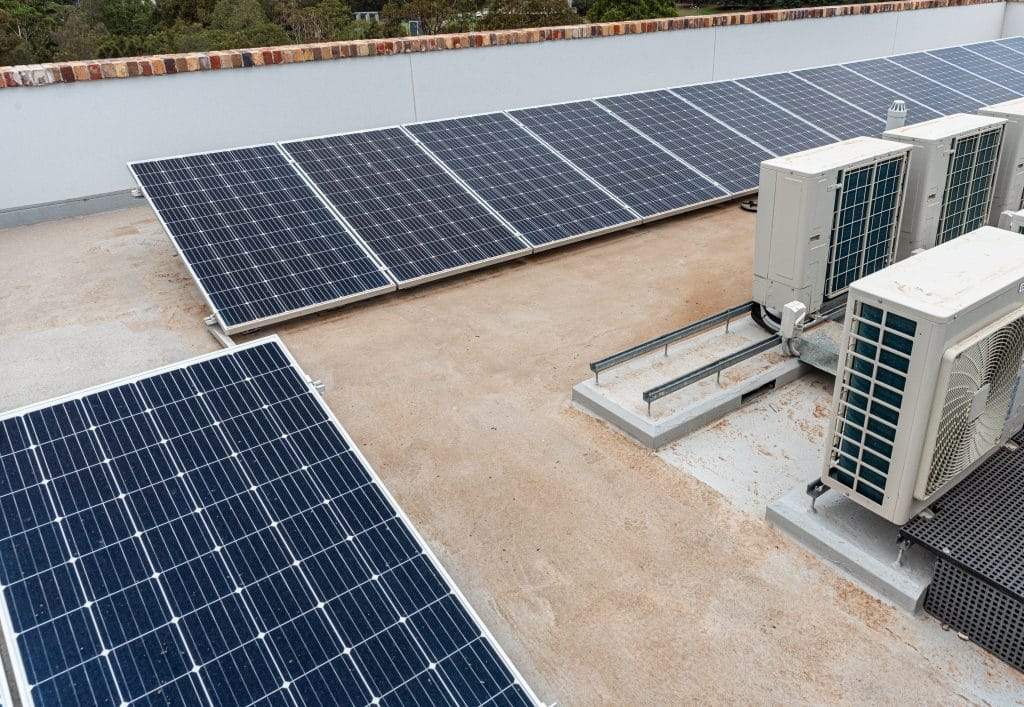

Peut-être que vos factures d'électricité ne sont pas si mauvaises, sauf en été où vous devez faire fonctionner la climatisation. Mais vous êtes du genre conservateur, alors vous réglez le thermostat à 80 degrés et vous en souffrez. C'est pourquoi vous ne pensez pas que l'installation d'un système solaire pour toute votre maison puisse vous aider. Vous n'auriez besoin de l'énergie solaire que pour quelques mois et uniquement pour la climatisation.
Est-il possible de se procurer des panneaux solaires uniquement pour votre climatisation et pour rien d'autre ? Cela dépend de qui vous demandez. Au fil des ans, de nombreuses entreprises ont fait de la publicité pour des systèmes de climatisation à énergie solaire, mais que vendaient-elles réellement ?
Certaines d'entre elles vendaient des refroidisseurs à évaporation (également appelés refroidisseurs de marais). Contrairement au mot "marécage" dans leur nom, ces types de systèmes de refroidissement ne fonctionnent que dans le désert car ils dépendent de l'évaporation de l'eau pour refroidir l'air. Ils ont une très faible consommation d'énergie et peuvent souvent fonctionner avec un seul panneau solaire. Si vous vivez dans le désert et que vous n'avez pas déjà installé un refroidisseur par évaporation sur votre maison, ce n'est pas une mauvaise option pour économiser sur la climatisation. Mais il y a de fortes chances que si les refroidisseurs évaporatifs fonctionnent bien dans votre région, vous en avez déjà un et il vous permet d'économiser sur vos frais de climatisation, qu'il soit équipé ou non d'un panneau solaire.
D'autres entreprises qui font la publicité de l'énergie solaire pour votre climatisation ne vendent en fait que des systèmes solaires standard raccordés au réseau, mais les dimensionnent plus petits afin qu'ils ne compensent que l'utilisation du climatiseur et rien d'autre.
Il n'y a vraiment aucun moyen pratique de n'alimenter le climatiseur qu'avec des panneaux solaires. Si vous vouliez vraiment le faire, vous devriez séparer le circuit électrique du climatiseur du reste de votre maison. Ensuite, vous achèteriez un système d'énergie solaire hors réseau avec des batteries pour vous assurer que le climatiseur ait toujours de l'énergie même par temps nuageux. Une fois tout cela mis en place, vous aurez payé beaucoup d'argent supplémentaire pour tout l'équipement à batterie et lorsque le climatiseur ne fonctionnait pas, vous aviez des panneaux solaires sur votre toit qui allaient être gaspillés parce que vous les aviez isolés pour ne faire fonctionner que le climatiseur.
Si vous allez installer des panneaux solaires, autant installer le système dans toute la maison. Tout d'abord, les panneaux solaires produisent beaucoup plus d'énergie en été qu'en hiver, donc ils travailleraient plus dur pour vous lorsque vous faites fonctionner votre climatisation. Deuxièmement, la plupart des compagnies d'électricité proposent un comptage net sur une base annuelle. Cela signifie que l'énergie solaire non utilisée en hiver est fournie à la compagnie d'électricité et que vous en êtes crédité. Vous pouvez ensuite utiliser ces crédits en été, lorsque la climatisation fonctionne. Troisièmement, pourquoi ne pas vouloir économiser sur la partie de votre facture d'électricité qui n'est pas liée à la climatisation ? Ce n'est peut-être pas une somme énorme, mais un centime économisé est un centime gagné.
En fin de compte, le système d'énergie solaire de toute la maison est parfaitement logique pour vous, même si votre climatisation est votre seul gros consommateur d'énergie. Vous pouvez réduire la taille du système pour qu'il ne compense les coûts de climatisation que si vous le souhaitez ou vous pouvez l'agrandir un peu et réduire la majeure partie de votre facture d'électricité. Si vous choisissez la bonne taille de système, vous pouvez même baisser le thermostat et profiter d'une maison fraîche tout l'été sans vous tuer pour payer ces factures d'électricité.
Alors, arrêtez de vous morfondre dans votre maison à 80 degrés tout l'été en disant que vous ne pensez pas que l'énergie solaire puisse vous aider. Il peut vous aider et il le fera. Pour vous aider à comprendre quelle taille de système vous convient le mieux, appelez les experts de NRJSOLAIRE.
